在当今快速发展的科技时代,电子设备持续向小型化、高性能化演进。这对印制电路板(PCB)提出了更高要求,尤其是对于需要高密度互连、小孔径以及复杂的盲埋孔结构的设计而言。传统单双面板难以满足现代高性能设备的需求,而多层PCB凭借其高密度、高性能及高可靠性的特点,成为应对这些挑战的关键。然而,如何保证多层PCB的质量与稳定性,同时实现高效稳定的批量生产,成为了众多企业面临的难题。

解决方案：鼎纪电子的工艺优势

作为深耕PCB行业多年的专家,鼎纪电子提供了一系列技术解决方案来克服这些挑战：

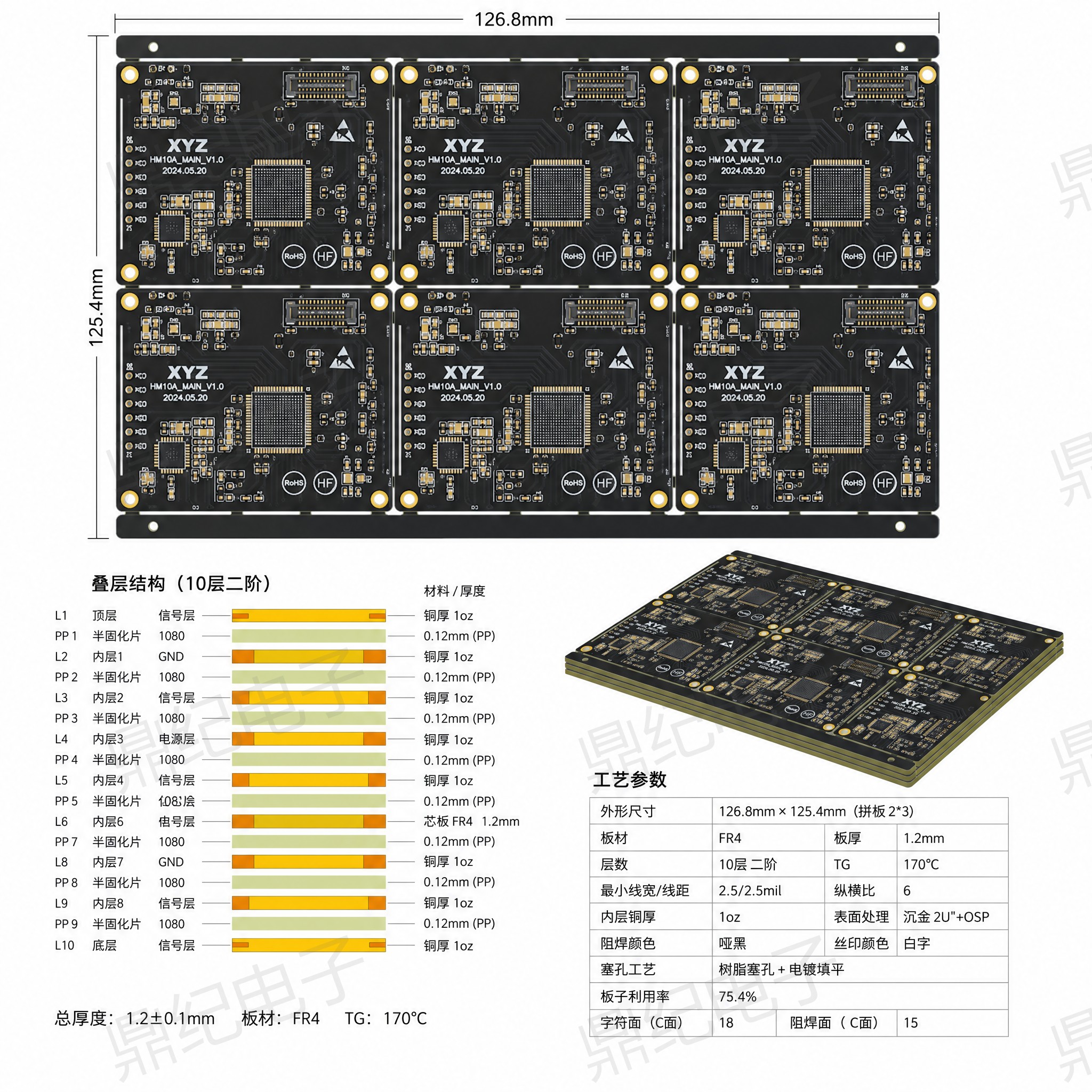

支持4-32层板定制服务, 并且能够达到最小线宽线距至3mil。

提供包括盲埋孔、HDI（高密度互连）等在内的多种高难度工艺选项。
采用先进的内层嵌入技术, 可有效减少元件间连线长度, 降低信号干扰, 显著提升电气性能的同时也进一步缩小了产品的物理尺寸, 完美契合电子产品的小型化趋势。
利用军工级散热方案——导热层嵌入氮化铝陶瓷颗粒, 使得热阻值相比传统板材降低了40%, 大大增强了产品的耐久性和可靠性。

成功案例与信任背书

在过去的服务经历中,鼎纪电子成功为多家知名企业提供了专业的解决方案。例如,在与某领先的AI芯片公司合作时,鼎纪为其定制了一款18层PCB板,该产品即使经过72小时满负荷测试和2000次热循环后,依然表现出色,数据传输速率稳定保持在56Gbps,相邻信号串扰控制良好,未出现分层现象。这样的成绩充分证明了鼎纪电子在处理复杂设计时的专业能力和卓越品质。

此外,鼎纪电子还获得了ISO 9001、IATF 16949、UL等多项国际认证,确保产品质量符合最高标准,赢得了客户的广泛信赖。

行动号召

如果您正面临复杂的电路设计挑战,或者希望找到一个可以信赖的合作伙伴来帮助您将想法转化为现实,那么请不要犹豫联系鼎纪电子。无论是从初步的设计咨询到最终的产品交付,我们都将以最专业的态度为您提供一站式服务。立即咨询,开启您的定制之旅!
